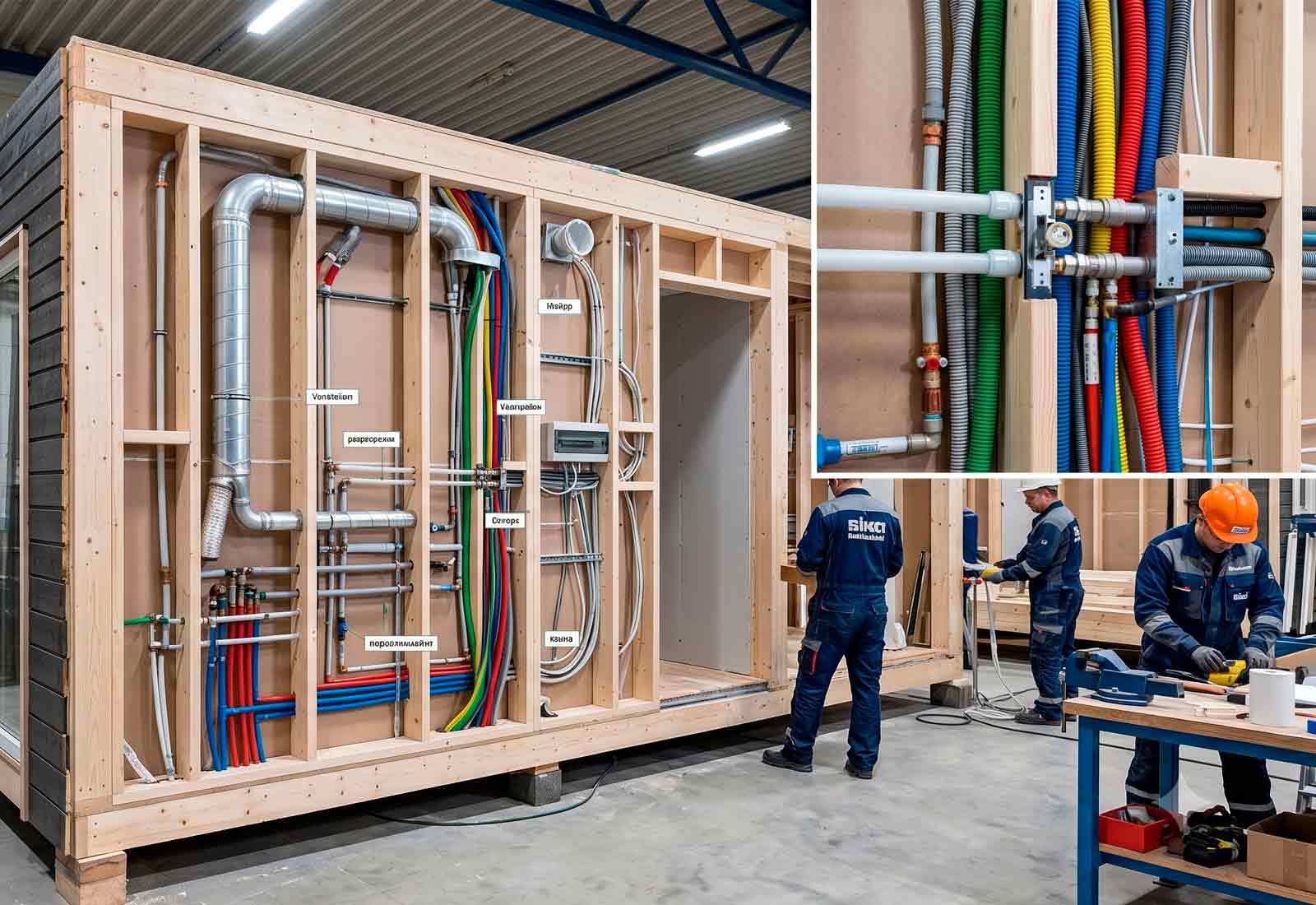

Около 90% всей инженерии модульного дома собирается на заводе в сухом тёплом цеху, до того как модуль покинет производство. На участке монтажники только стыкуют шлейфы между модулями и подключают готовый дом к скважине, септику и точке ввода электричества. Эта статья — техническая «изнанка» того, как именно работает инженерия модульного дома: с физикой, нормативкой, материалами и типовыми ошибками.
Восторг от панорамных окон сменяется прагматичными вопросами: что будет с водопроводной трубой зимой под домом на сваях? Не закоротит ли скрытая проводка в деревянных стенах? Почему в одних модульных домах через год начинает «пахнуть септиком», а в других — нет?
В заводском исполнении на участок приезжают: разведённый водопровод, собранная канализация, проложенный кабель ВВГнг-LS в металлорукаве, смонтированный распределительный щит, вентканалы, опрессованные узлы и фотофиксация всех скрытых работ. Пусконаладка на участке — 1–2 дня.
1. Принцип: проектирование до сборки, а не после
Главная беда классического строительства «по месту» — последовательность операций. Сначала бригада возводит стены, потом приходят сантехники и электрики и начинают штробить готовый газоблок, сверлить несущие балки, искать обходы для непредусмотренных трасс. Каждый такой обход — компромисс с проектом и риск ошибки.

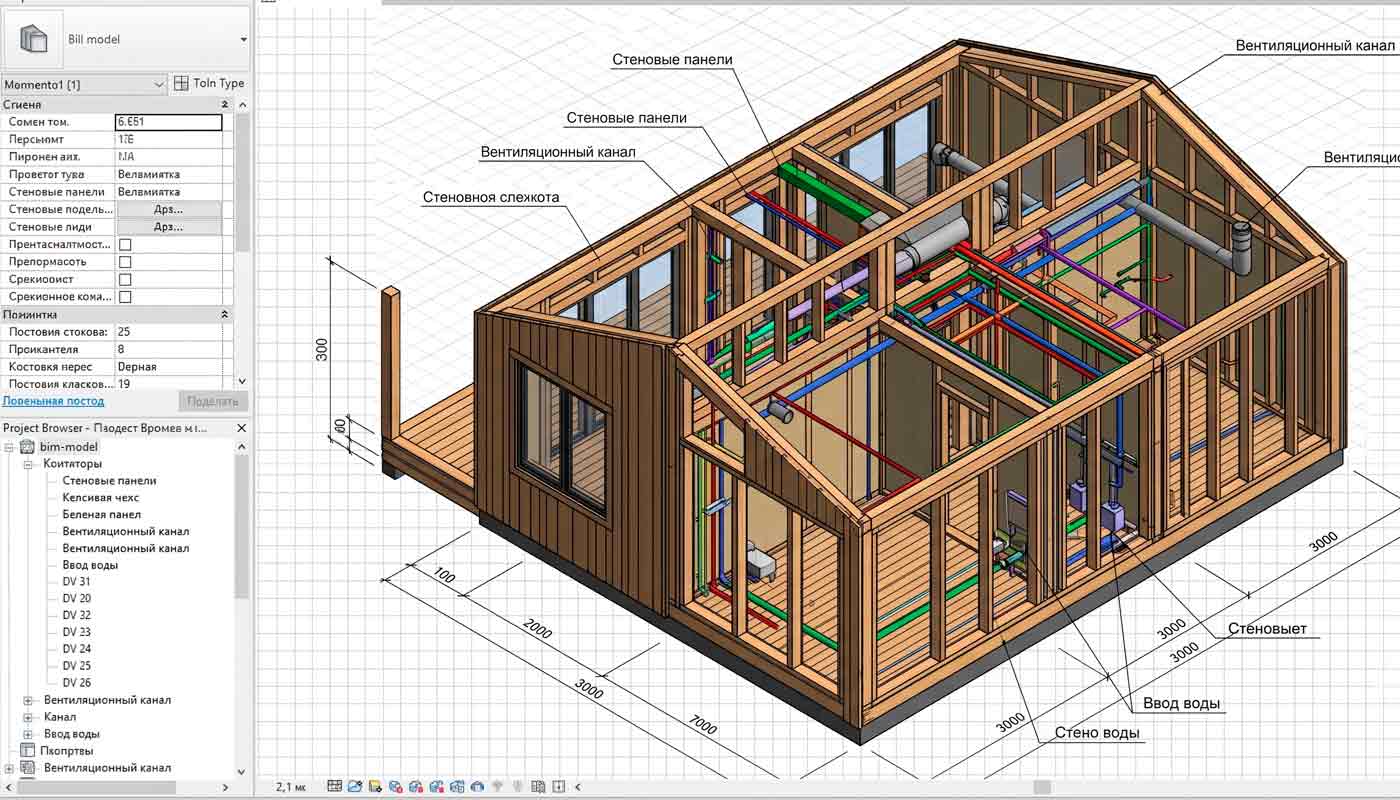

BIM-моделирование на этапе чертежа
В нашем производстве дом сначала собирается целиком в BIM-среде (Revit, Renga или Archicad). До того как пила в цеху отрежет первую доску каркаса, инженер видит каждую стойку, каждую балку, каждую кабельную трассу и каждый трубопровод в едином 3D-пространстве. Что это даёт:
- Технологические отверстия под трубы и кабель проходят через стойки в местах, не нарушающих несущую способность каркаса (отверстие в центре высоты стойки, диаметром не более 1/3 ширины — норма СП 31-110-2003 и СП 64.13330).
- Коллизии ловятся до сборки — все пересечения труб с балками, кабеля с воздуховодами обнаруживаются в 3D.
- Спецификация считается по факту — сколько метров кабеля, гофры, трубы PEX, фитингов нужно на конкретный проект.
- Технологическая карта — каждый модуль уходит на сборку с готовым планом: где розетка, где коллектор, какой высоты ввод труб.
Ремонтопригодность и ревизия
Популярный страх: «в модульном доме всё зашито наглухо, потечёт что-то — придётся ломать стены». Это так в плохо спроектированном доме. В нормальном — нет.
Правило ремонтопригодности: к любому соединению (фитингу, муфте, тройнику, коллектору) должен быть физический доступ без разрушения чистовой отделки.
- Скрытые ревизионные люки в полу санузла. Под керамической плиткой — съёмная панель на магнитных защёлках или с открыванием через присоску.
- Технические шкафы. В котельной или гардеробной ниша 60×60 см под коллекторный шкаф и распределительный электрощит.
- Фальш-панели на кухне. В мебели делается съёмная панель за встроенной техникой — за ней проходят канализационные стыки от мойки и посудомойки.
Компенсация подвижек: гибкие связи
Деревянный каркас и свайный фундамент не абсолютно статичны. При сезонных перепадах температуры (−30 → +35 °C, дельта 65 °C) и микропросадках свай в первые 1–2 сезона дом даёт подвижки 2–7 мм по осям. Если жёстко спаять две полипропиленовые трубы между модулями — на стыке возникает постоянное напряжение на излом, через 1–2 года появляется микротечь.
- Канализация — гофрированные ПНД-компенсаторы (допустимое смещение осей 7°, продольный люфт 20–30 мм).
- Водопровод — гибкие переходы из PEX-AL-PEX или компенсационные петли с пресс-фитингами.
- Электрика — запас провода в распределительной коробке, эластичные гофры с резервом длины.
- Вентиляция — гибкие виброизолирующие вставки между жёсткими участками воздуховодов.
2. Водоснабжение: как трубы переживают зиму на сваях
Свайно-винтовой фундамент означает 40–60 см продуваемого пространства под нижним перекрытием. Зимой через этот зазор проходят трубы от скважины к дому. Если защитить их неправильно — замёрзнут при первых же ночных −10 °C.

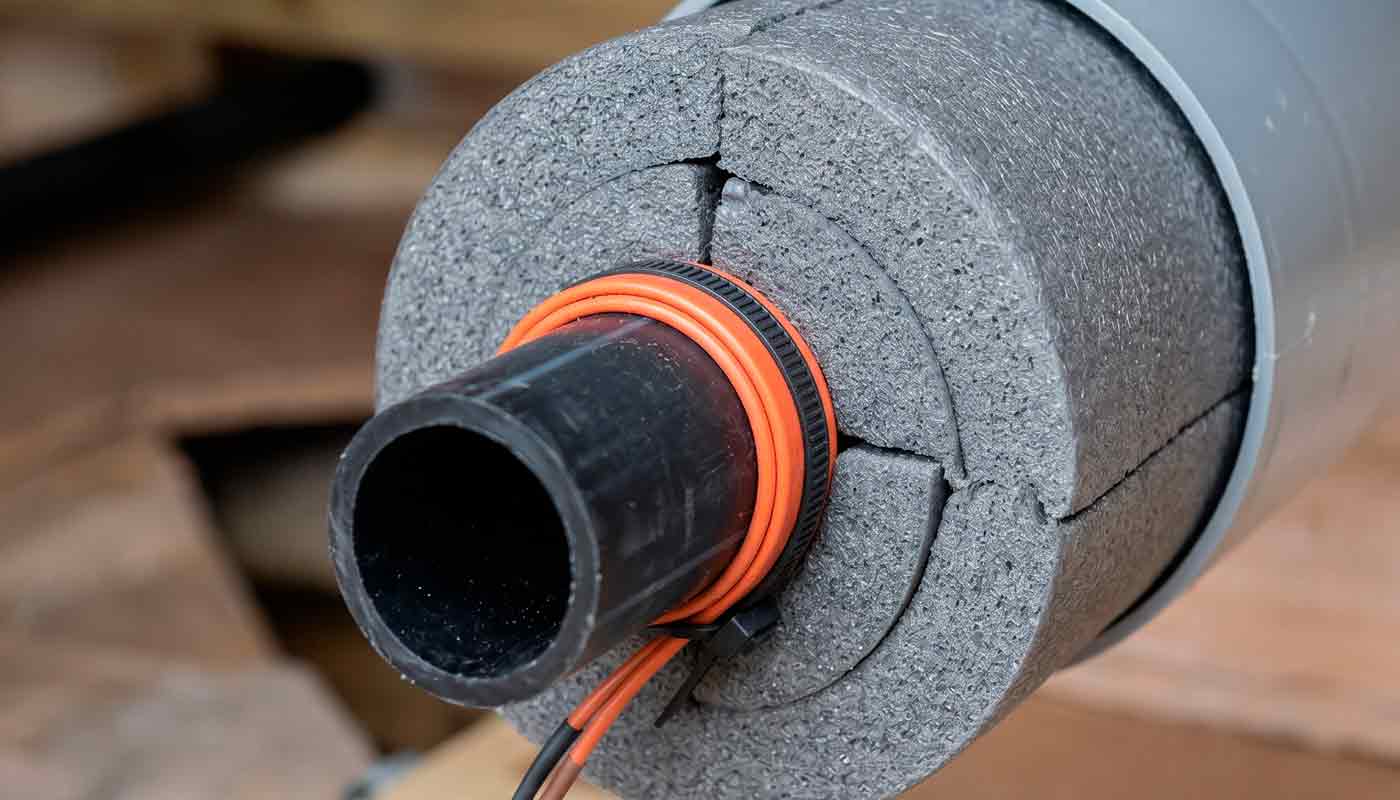

Анатомия ввода и многослойная защита
Трасса от скважины идёт под землёй на глубине ниже промерзания (1,5–1,8 м для средней полосы) — там температура грунта стабильно +5…+8 °C круглый год. Опасная зона — вертикальный выход трубы из земли и заход в нижнее перекрытие: 40–60 см «открытого» участка плюс 30–50 см уже внутри подпольного пространства. Эту зону защищает трёхслойный сэндвич:
- Греющий кабель. Внутрь ПНД-трубы — питьевой кабель (Heat-trace Pipeworks, Devi-pipe), либо снаружи саморегулирующийся (Nexans, Caleo). При +20 °C он почти не греет, при −20 °C работает на полной мощности.
- Базальтовая скорлупа плотностью 80–100 кг/м² и толщиной 30–50 мм (Rockwool 100, Paroc Hvac). Не вспененный полиэтилен «Энергофлекс» — он на открытом воздухе под УФ разрушается за 2–4 сезона.
- Защитный кожух из жёсткой канализационной ПВХ-трубы 110 мм. Механическая защита от ударов, барьер от грызунов, защита от ветра.
За зимний сезон в средней полосе — 50–150 кВт·ч. В деньгах это 300–900 руб. за весь сезон. Дёшево относительно последствий замёрзшей трубы.
Скважина и оборудование
- Насос. Только погружной центробежный (Grundfos SQ, Wilo TWU, «Водолей-БЦПЭ»). Вибрационные «Малыш» и «Ручеёк» — нельзя: вибрация разрушает обсадную трубу, сокращает ресурс скважины с 20–30 до 5–7 лет.
- Гидроаккумулятор 50–100 л + реле давления. Стабильное давление, нет гидроударов, в 5–8 раз меньше включений насоса.
- Водоочистка. При железе 2–15 мг/л (норма 0,3): фильтр грубой → аэрационная колонна → засыпной фильтр-обезжелезиватель → ионообменный умягчитель → угольный фильтр. Стоимость 100–250 тыс. руб.
3. Канализация: уклоны, стыки, запахи
Канализация работает на самотёке — давления в системе нет, фракции переносятся гравитацией. Ключевые враги — неправильные уклоны, негерметичные стыки и пересохшие гидрозатворы.
Норма уклона
СП 30.13330.2020 «Внутренний водопровод и канализация» задаёт жёсткие требования:
- Труба 50 мм (мойки, душевые трапы, раковины) — уклон 3 см на 1 пог. м.
- Труба 110 мм (унитазы, основной стояк, выпуск в септик) — уклон 2 см на 1 пог. м.
Меньший уклон — твёрдые фракции оседают и забивают трубу. Больший (типичная ошибка самостроя «чем круче, тем лучше») — вода стремительно пролетает, не успевая увлечь твёрдые включения. Результат тот же: засор. На заводе вся разводка под полом фиксируется хомутами с интервалом 50–80 см, каждое соединение проходит проверку нивелиром. Отклонение более 2 мм/м фиксируется ОТК и переделывается до отгрузки.
Запахи: гидрозатворы и фановая система
Характерная проблема дач, куда хозяева приезжают на выходные — запах из санузла после недели простоя. Две причины:
- Пересыхание гидрозатвора. Вода в сифоне испаряется за 5–7 дней, и запахи идут в комнату. Решение — сухие сифоны с подпружиненной мембраной (800–2500 руб.) в редко используемых точках.
- Срыв гидрозатвора при сливе унитаза. В стояке образуется вакуум, который высасывает воду из ближайших сифонов. Стандартное решение по СП 30.13330 — фановая труба на крышу. Альтернатива — клапан вакуумного всасывания HL900N или Mcalpine (1500–3500 руб.).
4. Электроснабжение: от ввода до розетки
Электрика — узел, на котором экономить нельзя в принципе. Цена ошибки — пожар в деревянном доме, который сгорает за 15–20 минут до приезда расчёта МЧС.
Расчёт мощности по реальному сценарию
Старая формула «1 кВт на 10 м²» под современный дом не работает. Метод «холодный старт»: вы приехали 31 декабря, на улице −25 °C, дом за неделю остыл до +5 °C. Считаем для модульного дома 60 м²:
- Электрические конвекторы + тёплый пол на разогреве — 6 кВт
- Индукционная варочная панель, 3 конфорки — 5,5 кВт
- Электрический духовой шкаф — 2,5 кВт
- Бойлер 100 л на разогреве — 2 кВт
- Скважинный насос (пусковой) + греющий кабель — 1,5 кВт
- Освещение, рекуператор, холодильник, ТВ — 1 кВт
Итого пиковая нагрузка — 18,5 кВт. Однофазный ввод 5–7 кВт выбьет в первые секунды. Стандарт для модульного дома под круглогодичное проживание — трёхфазный ввод 380 В мощностью 15 кВт. По 5 кВт на фазу, инженер на этапе щита распределяет потребителей без перекоса.
Кабель и его прокладка
Скрытая проводка в деревянных конструкциях регламентируется главой 7.1 ПУЭ и СП 256.1325800.2016:
- Кабель только ВВГнг-LS — не распространяющий горение, с пониженным дымовыделением. Сечения: 1,5 мм² (освещение), 2,5 мм² (розетки), 4–6 мм² (плита, бойлер, конвекторы).
- Прокладка — в металлорукаве РЗ-Ц-Х или сертифицированной негорючей ПВХ-гофре класса 0/1.
- Распределительные коробки — только в зонах доступа, никаких «зашитых наглухо».
- Соединения — только клеммные WAGO 221/222/773 или заводская опрессовка. Скрутки запрещены — это прямое нарушение ПУЭ и причина 70% электропожаров в частном секторе.
Заземление и УЗО
Просто вбитая ржавая арматура — это не заземление. Сопротивление такой «системы» — 100–300 Ом, в разы хуже требования ПУЭ (не более 30 Ом). Современная модульно-штыревая система: омеднённые стержни 14 мм забитые на 6–9 м. Контроль М416/MRU-200 после монтажа с актом замера. Комплект — 8–15 тыс. руб.

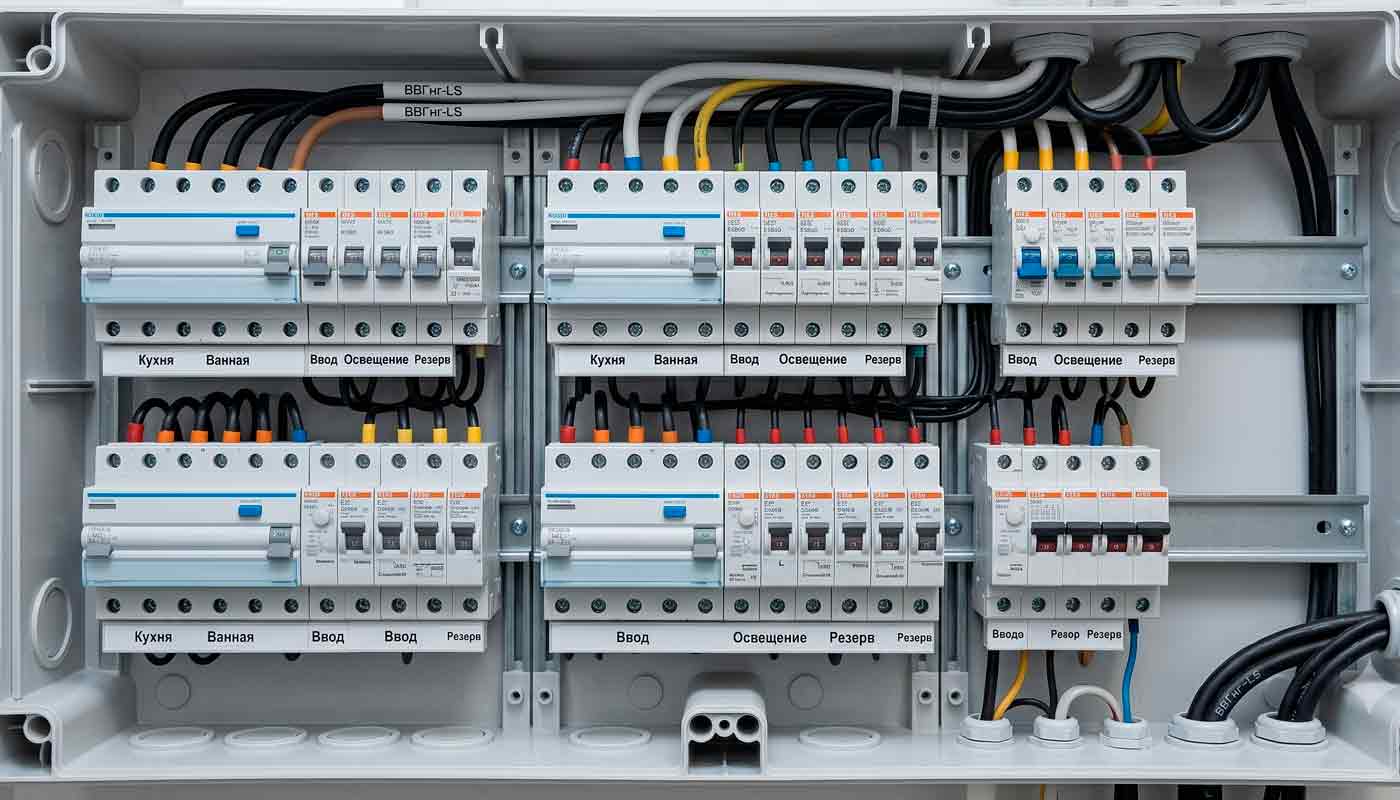

В распределительном щите многоуровневая защита:
- Вводной автомат — на полную мощность (40–63 А).
- Реле напряжения УЗМ-51М или RBUZ D-32 — отключает дом при выходе за 180–250 В. Спасает дорогую электронику от скачков.
- УЗО или дифавтоматы на «мокрые» группы (санузел, кухня, уличные розетки, бойлер) — ток утечки 10–30 мА. Срабатывает за 30–50 мс при касании повреждённого провода.
- УЗИП — защита от грозовых разрядов на ЛЭП. 4–10 тыс. руб.
Попытка собрать щит на пакетных рубильниках за 8 тыс. — это та экономия, на которой потом сгорает дом. Цена нормального щита под трёхфазный ввод 15 кВт с полной защитой — 35–70 тыс. руб. в материалах.
5. Отопление и вентиляция: микроклимат в герметичном доме
Часто можно встретить отзывы: «в модульных домах душно, окна запотевают, в углах появляется плесень». Это симптом одной системной ошибки — отсутствия принудительной вентиляции в герметичном доме.
Физика проблемы: точка росы
Современный модульный дом имеет n50 = 0,6–2 (типичный кирпичный коттедж 90-х — n50 = 8–12). Модуль в 5–10 раз герметичнее. Это плюс по теплопотерям, но создаёт побочный эффект: воздух не уходит через щели, вся влага от людей (35–45 г/ч на человека) и готовки остаётся в помещении.
Без принудительной вентиляции относительная влажность поднимается до 70–80 % при +22 °C. Точка росы — около +17 °C. На любой поверхности ниже этой температуры выпадает конденсат: окна «плачут», в углах появляется чёрная плесень.
Приточно-вытяжная вентиляция с рекуперацией
Принцип: тёплый воздух из «грязных» зон (санузел, кухня) проходит через теплообменник, отдаёт тепло холодному уличному (потоки разделены — запахи не передаются). При −20 °C на улице воздух поступает в дом подогретым до +14…+18 °C. Эта же логика применяется в модульных офисах, где плотность людей выше, чем в жилом помещении.
КПД современных бытовых рекуператоров (Vakio, Mitsubishi Lossnay, Турков Zenit, Vents ВУТ) — 75–90 % по теплу. Стоимость системы для дома 60–80 м² — 200–400 тыс. руб. Окупаемость по экономии тепла — 7–12 лет, по комфорту и здоровью — окупается сразу.
Системы отопления
- Электрическое (для домов до 80 м²). Стационарные конвекторы (Nobo, Ensto, Atlantic) под панорамными окнами + тёплый пол в санузлах. Расход для дома 70 м² с утеплением 200 мм — 3500–5500 кВт·ч за сезон (15–25 тыс. руб.).
- Водяная система (для домов от 80 м²). Электрокотёл (Protherm Скат, Vaillant eloBLOCK) или тепловой насос воздух-вода (Mitsubishi Ecodan, NIBE) с COP 2,5–4. Окупаемость теплового насоса — 5–8 лет.
6. Газоснабжение: можно, но дорого и со строгими правилами
Магистральный газ подвести можно, но «Облгаз» работает по жёстким нормам — СП 62.13330.2011 и СП 402.1325800.2018.
Газовая стальная труба не должна проходить сквозь деформационные стыки между двумя модулями. Точка ввода газа — строго в том модуле, где висит котёл. Иначе — переделка проекта или отказ от газа.
Требования к котельной
- Объём — не менее 15 м³ (при высоте 2,5 м — от 6 м² площади).
- Естественное освещение — окно с лёгкосбрасываемой конструкцией (от 0,03 м² на 1 м³ объёма).
- Постоянная вытяжная вентиляция отдельным каналом.
- Дверь с открыванием наружу, по нормам пожарной безопасности.
- Стены и потолок — REI 45 (двойной слой ГКЛО или базальтовая огнезащита).
В компактном доме 50–60 м² выделить 6+ м² под котельную — потеря спальни. Общая стоимость «зайти в дом с газом» — 350–700 тыс. руб. Срок окупаемости относительно электроотопления — 12–20 лет. Для большинства домов до 100 м² газификация экономически не оправдана.
Альтернатива — газгольдер на пропан-бутан. Заглубляется на участке, заправляется автоцистерной 2–3 раза в год. Капитальные вложения — 250–450 тыс. руб.
7. Центральные сети vs автономные решения
| Сеть | Центральная | Автономное решение |
|---|---|---|
| Вода | Магистраль посёлка | Скважина 30–150 м + водоподготовка |
| Канализация | Магистральный коллектор | ЛОС (Топас, Юнилос) или септик с полем фильтрации |
| Отопление | Магистральный газ | Электричество, тепловой насос, газгольдер |
| Электричество | Сеть 15 кВт 380 В | Дизель-генератор + солнечные панели |
| Интернет | Оптоволокно от провайдера | 4G/5G-роутер с направленной антенной |
Магистраль дешевле в монтаже, но даёт нестабильное давление и хлорированную воду. Скважина дороже на старте, но независима и часто чище после водоподготовки.
Правило выбора: считать всю стоимость владения, а не цену подключения
8. Топ-5 типовых ошибок проектирования
- Отсутствие резервных гильз для будущих коммуникаций. Дом сдан, всё зашито. Через год — оптоволокно, генератор, освещение дорожки. Если не были заложены пустые ПНД-гильзы 32–50 мм с протяжкой проволокой, единственный путь — сверлить капитальные стены. В наших проектах закладываются 4–6 резервных каналов с выводом в техшкаф.
- Жёсткое соединение вентканалов между модулями. При микроподвижках (2–5 мм за сезон) стык деформируется, тёплый влажный воздух сифонит в межмодульное пространство — через 2–3 сезона скрытая плесень.
- Экономия на УЗО во влажных зонах. Если ТЭН бойлера прогорит, вода в трубах окажется под фазой 220 В. Без УЗО ничего не отключится — удар током с большой вероятностью смертельный.
- Дешёвая изоляция ввода воды. «Серая трубка» из вспененного полиэтилена под открытым небом разрушается за 2 сезона, кабель работает «на улицу», труба замерзает в первый сильный мороз. Спасает только базальтовая скорлупа в жёстком кожухе.
- Отсутствие системы контроля протечек. Гибкая подводка к посудомойке имеет ресурс 3–7 лет. Лопнет когда вы в отпуске — за 12–48 часов вода уничтожит ламинат, мебель, перекрытие модуля. Система контроля (Нептун, Аквасторож, Gidrolock) — 25–60 тыс. руб., базовая страховка.
9. Частые вопросы
Как подключается интернет в модульном доме?
На заводе в стенах модуля закладываются слаботочные каналы: отдельная гофра под витую пару Cat 5e/6, отдельная под коаксиальный кабель для ТВ, резервная гильза 25 мм. На фасад выводится герметичная распаечная коробка с заземлением. Провайдер тянет оптоволокно прямо в техшкаф. Если оптоволокна нет — направленная LTE-антенна (KROKS, Antex Petra) даёт стабильные 30–100 Мбит/с в большинстве регионов средней полосы.
Можно ли установить дровяной камин в деревянном модульном доме?
Можно и безопасно. На этапе чертежа закладывается зона усиленного пола (без тёплого кабеля, с дополнительными лагами под нагрузку 200–400 кг). В кровле — проходной узел с противопожарной разделкой по СП 7.13130. Используется только сертифицированный сэндвич-дымоход (двойная нержавейка с базальтовым утеплителем 50–100 мм). Топка — на негорючем основании. Стоимость комплекта 250–700 тыс. руб.
Кто отвечает за бурение скважины и монтаж септика?
Внутри дома — мы: щиты, коллекторы, разводка воды и канализации, опрессовка систем, акты скрытых работ. Наружные земляные сети (бурение, копка котлована, прокладка кабеля от столба) — профильные подрядчики. Мы выдаём заказчику точное ТЗ с координатами: где должна стоять обсадная труба, где выпуск канализации, где входит силовой кабель. При работе по нашему ТЗ стыковка занимает 2–4 часа в день монтажа.
Можно ли заранее протестировать инженерию до отправки на участок?
Можно и нужно. На приёмке модуля в цеху проводятся: опрессовка водопровода 6 бар на 1 час (норма — падение не более 0,1 бар), пневматическое испытание канализации, тест электрики мегаомметром на сопротивление изоляции (не менее 0,5 МОм), проверка всех розеток и выключателей, прогон вентиляции на штатных режимах. Заказчик может присутствовать на финальной приёмке — мы это поощряем.
10. Итог: инженерия — это невидимый комфорт
Разница между хорошим и плохим модульным домом — не в цвете планкена на фасаде и не в форме окон. Разница в том, как дом устроен изнутри: какой кабель в стенах, какие фитинги на трубах, какие компенсаторы на межмодульных стыках, какая защита в распределительном щите.
Принципиальное преимущество модульной технологии в инженерии — это место сборки. Инженер в цеху при +20 °C, под яркими лампами, с поверенным инструментом, с пошаговой технологической картой и контролем ОТК соберёт распределительный щит, опрессует трубопровод, проложит кабель в металлорукаве на порядок качественнее, чем замёрзший бригадир в тёмной бытовке на ветреном участке.
Покупая модульный дом, заказчик получает не «голые стены», а готовую инженерную систему. С актами скрытых работ, протоколами опрессовки, исполнительными схемами электрики и сантехники, сертификатами на материалы. С этим пакетом дом проходит банковскую оценку, кадастровую регистрацию, страховку без вопросов.
Само подключение к участковым сетям и пусконаладка — это уже этап монтажа на участке: занимает 1–2 дня после установки модуля. Что входит в эту инженерную «начинку» в базе vs опциях — мы подробно разобрали в материале «Плюсы и минусы модульных домов». А прописка в готовом доме упирается ровно в эти технические параметры — то, что мы только что разобрали.
